Khi so hai bộ nối đất di động dùng cho lưới truyền tải, người mua hay lấy chiều dài cáp làm thước đo. Bộ nào cáp dài hơn thì có vẻ chắc chắn hơn. Đây là một trong những nhầm lẫn tốn kém nhất khi trang bị cho trạm, vì chiều dài cáp không nói gì về khả năng chịu dòng sự cố, mà lại nói rất nhiều về việc bộ hàng có dùng được tại đúng ngăn lộ đó hay không.
Chiều dài cáp không phải chỉ số về sức chịu đựng
Khả năng chịu đựng của nhóm hàng này gắn với hiệu ứng điện động và hiệu ứng nhiệt trong lúc ngắn mạch, và được diễn tả bằng trị số dòng kèm khoảng thời gian. Chiều dài cáp thì gắn với hình học của vị trí đặt: khoảng cách từ điểm bắt đất tới điểm bắt lên vật dẫn, chiều cao ngăn lộ, hướng tiếp cận của người thao tác. Kéo dài cáp quá mức cần thiết còn làm tăng phần cáp lơ lửng, tức tăng lực giật khi có dòng sự cố chạy qua.
Ngược lại, cáp ngắn hơn khoảng cách thật buộc người thợ kéo căng hoặc bắt kẹp vào điểm thuận tay thay vì điểm đúng, và đó là cách sinh ra tiếp xúc kém tại chỗ bắt.
Bảng chiều dài thông dụng chỉ để tham khảo
IEC 61230:2008 có nêu một bảng chiều dài cáp thông dụng, phân theo cấp điện áp vận hành và theo dạng công trình: đường dây trên không, trạm ngoài trời, trạm trong nhà hoặc trạm có vỏ kim loại. Chú thích của chính bảng đó ghi rằng ranh giới giữa các cấp điện áp là giá trị quy ước và có thể được sửa đổi bởi quy định hoặc thực hành của từng quốc gia.
Nên cách dùng đúng của bảng đó là để hình dung khoảng, không phải để viết vào yêu cầu kỹ thuật của gói thầu. Thông số đưa vào hồ sơ mời thầu cần lấy từ bản vẽ mặt bằng và mặt cắt của chính trạm sẽ dùng, kèm chú thích vị trí đặt tiếp địa dự kiến.
Ba nhóm cáp trong một bộ và vai trò riêng

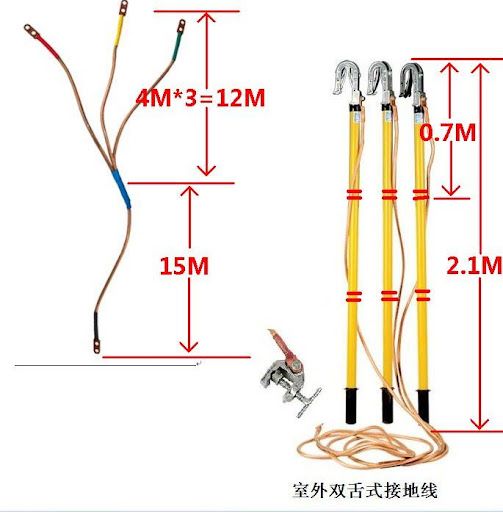

Một bộ hoàn chỉnh thường gồm nhánh cáp nối tắt giữa các pha, nhánh cáp dẫn về điểm nối đất, và cụm đấu nối tập trung ba nhánh về một đầu. Ba nhóm này chịu chế độ khác nhau, nên tiết diện và chiều dài của chúng cũng khác nhau, và không được hoán đổi cho nhau khi thay thế linh kiện hỏng. Cáp phải là dây đồng nhiều sợi mềm, phù hợp tiêu chuẩn cáp chuyên dùng cho mục đích này.
Con số kV đứng trong tên thương mại phản ánh cấp lưới mà bộ hàng được rao bán, không phải một điện áp danh định do tiêu chuẩn ấn định, vì tiêu chuẩn của nhóm hàng này không cho điện áp danh định. Điều duy nhất mà cấp lưới quyết định là kích thước hình học, chứ không phải khả năng chịu dòng.
Nghiệm thu bộ dùng cho trạm cao áp
Khi nhận hàng, nên đo lại chiều dài từng nhánh cáp và đối chiếu với bản vẽ vị trí đặt, đồng thời kiểm tra đầu cốt, ren vít và độ bám của răng kẹp. Hồ sơ cần có báo cáo thử nghiệm cho đúng lô, ghi trị số dòng chịu được kèm thời gian tương ứng và kết quả thử kéo tại đầu nối. Việc đưa bộ nối đất cho ngăn lộ cao áp vào sử dụng nên gắn với một mã quản lý riêng và một sổ nhật ký.
