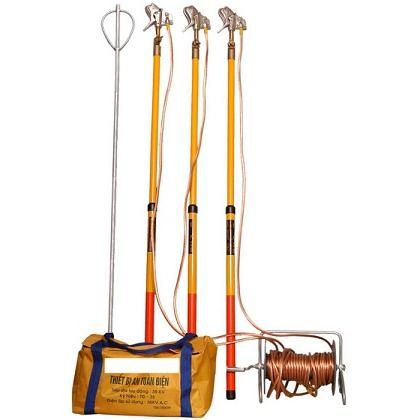

Bộ Tiếp Địa Trung Thế Di Động Đa Năng - ATD0026
Xuất xứ: Việt Nam
Điện áp: Trung thế, 3 pha
Bao gồm: sào cách điện, dây tiếp địa, mỏ kẹp, cọc tiếp địa, túi đựng
Tiêu chuẩn kiểm định: IEC 1230; TCVN 3624: 1981
- Sản phẩm đảm bảo các tiêu chuẩn về an toàn điện. Mang lại sự yên tâm tuyệt đối cho người lao động.
- 3 sào làm từ nhựa Composite cao cấp có hiệu quả cách điện cao. Có thể lồng rút hoặc tách rời nhau.
- Có 4 đầu kẹp mỏ vịt. Khối lượng mỗi đầu kẹp là 0.4 - 0.45 kg. Được làm bằng hợp kim nhôm. Rất bền và chắc chắn, lực kẹp tốt, thao tác dễ dàng. Phù hợp với dây điện trung thế có tiết diện từ 240m2 trở lên.
- Dây tiếp địa có lõi bằng sợi đồng mềm và mảnh. Tiết diện 16mm2. Bên ngoài có quấn lớp nhựa PVC cách điện, giúp đảm bảo tính mạng cho người dùng.
- Có 4 dây tiếp địa, mỗi dây dài 2 - 2.5m. Có 1 dây ngắn hơn 3 dây còn lại. Có thể điều chỉnh chiều dài tùy vào nhu cầu sử dụng.
- Mỗi đầu kẹp được nối với dây tiếp địa bằng mối nối cosse, giúp dễ dàng tháo lắp. 4 đầu dây còn lại được ép chung thông qua đầu cốt bằng đồng.
- Có túi đựng đi kèm để bảo quản tránh hư hỏng. Có giấy hướng dẫn sử dụng đúng quy định và cung cấp kiến thức về cấu tạo, công dụng của từng bộ phận.
Đặc điểm và công dụng của bộ tiếp địa trung thế di động
Đặc điểm hệ thống tiếp địa
Bộ tiếp địa di động dùng để kiểm tra sự rò rỉ của dòng điện. Từ đó có thể bảo vệ an toàn cho con người. Và ngăn chặn kịp thời các sự cố không mong muốn xảy ra. Ngoài ra nó giúp bảo vệ và bảo quản tốt các dụng cụ, thiết bị điện. Kéo dài tuổi thọ của chúng. Một bộ tiếp địa chất lượng phải đáp ứng tất cả các yêu cầu, tiêu chuẩn kỹ thuật của ngành điện, được cấp chứng nhận kiểm định thì mới đưa vào sử dụng.
Công dụng bộ tiếp địa di động
Có thể nói, nghề thợ điện là cực kì rủi ro. Vì điện có thể gây chết người ngay tức khắc nếu vô tình chạm phải hay đến gần. Và nó vô hình nên ta khó thể biết được khi nào là thực sự nguy hiểm. Vậy nên, ngoài việc tuân thủ nghiêm ngặt các quy định, trình tự của ngành điện, thì việc trang bị các dụng cụ, thiết bị an toàn điện cũng rất quan trọng.
Bộ tiếp địa trung thế sẽ giúp giảm thiểu những sai sót, nhầm lẫn dẫn tới nguy hiểm. Nếu làm tốt việc tiếp đất di động, giả sử ta cắt điện nhầm thì bước thử điện sẽ giúp ta phát hiện ra. Nếu ta đóng nguồn điện nhầm, bộ tiếp địa sẽ gây ngắn mạch giúp ngắt điện đường dây. Từ đó ta sửa chữa được sai lầm và bảo vệ an toàn cho bản thân và người khác.
Những lưu ý khi sử dụng bộ tiếp địa
- Bắt buộc có hai công nhân có trình độ an toàn điện từ bậc 3/5 trở lên. Được trang bị bộ quần áo bảo hộ lao động đầy đủ. Và các dụng cụ an toàn điện: găng tay cách điện, ủng, bút thử điện,...
- Đặc biệt chú ý những đường dây còn đang trong quá trình tiếp địa hoặc mới vừa hoàn thành quá trình. Nó vẫn còn mang điện nên cần tránh tiếp xúc trực tiếp.
- Chọn cột vị trí lắp dây tiếp địa đã được vệ sinh các lớp sơn bị tróc ra. Đầu dây tiếp đất phải lắp chắc chắn vào kết cấu nối đất bằng bulong.
- Trước khi thực hiện tiếp địa, phải dùng bút thử điện để chắc chắn không còn điện rò rỉ.
- Chú ý kiểm tra sào thử điện, nối đất có đúng cấp điện áp hay chưa. Thông thường dòng điện trung thế 35kV chính là dòng điện sinh hoạt hàng ngày.
- Không để dây tiếp địa tiếp xúc với công nhân đang thao tác. Phải cách một khoảng bằng chiều dài sào cách điện.
Hướng dẫn sử dụng bộ tiếp địa trung thế
1. Thao tác thử điện
- Cần quan sát tổng thể hiện trường tiếp địa. Những yếu tố như địa hình, hướng gió, thời tiết, tổng thể kích thước của cột, thanh giằng, bulong... Nếu đường dây có 2 mạch phải xác định đúng mạch cần thử điện.
- Khi leo lên cột đến phần xà, quàng dây đeo an toàn vào vị trí chắc chắn của cột. Tiến hành lắp các đoạn sào.
- Di chuyển nút "Switch" tới cấp điện áp cần thử tương ứng và nhấn nút. Lắp đầu thử điện vào sào cách điện. Khi thao tác phải hạ thấp người. Dùng sào đưa từ từ đầu thử đến dây dẫn với khoảng cách 20cm. Nếu đầu thử không phát tiếng kêu (không có đèn) thì bộ phận cần thử đã không còn điện.
2. Đào rãnh, hố hoặc khoan giếng tiếp đất
- Kiểm tra vị trí làm hệ thống tiếp đất trước khi đào để tránh công trình ngầm hay ống nước.
- Đào rãnh sâu 600 - 800mm, rộng 300 - 500mm.
- Đối với những nơi có mặt bằng hạn chế hoặc có điện trở suất đất cao thì cần áp dụng phương pháp khoan giếng. Đường kính từ 50 - 80mm, sâu 20 - 40m.
3. Chôn điện cực xuống đất
- Đóng cọc tiếp đất sao cho khoảng cách giữa các cọc bằng 2 lần độ dài. Cọc ở trung tâm đóng cạn hơn những cọc khác.
- Rải cáp đồng dọc theo các rãnh để liên kết với cọc bằng phương pháp hàn hóa nhiệt.
- Đổ hóa chất làm giảm điện trở đất dọc cáp đồng.
Với những rủi ro mà điện có thể gây ra không chỉ đối với công nhân mà còn với người sử dụng, ta hãy bảo vệ bản thân bằng cách trang bị các thiết bị điện tại Voi Bạc. Chúng tôi là đơn vị có kinh nghiệm trong việc phân phối các sản phẩm an toàn điện. Đặc biệt là bộ tiếp địa trung thế dùng trong sinh hoạt. Hãy ghé thăm website và liên hệ nhân viên tư vấn để tìm hiểu kĩ hơn nhé.
