3 Điểm Mù Năng Lượng Dư Trong Việc Chọn Khóa Loto Đạt Chuẩn

Trong hoạt động vận hành và bảo trì máy móc công nghiệp tại các nhà máy, quy trình Lockout/Tagout (Loto) được xem là “lá chắn sinh mạng” giúp bảo vệ kỹ sư và công nhân khỏi các nguy cơ tai nạn điện hay chuyển động cơ học bất ngờ. Tuy nhiên, cho dù nhà máy đã trang bị đầy đủ các bộ khóa Loto đạt chuẩn, tai nạn lao động nghiêm trọng vẫn có khả năng xảy ra. Bài viết này sẽ phân tích bẫy ngầm năng lượng dư dưới góc độ kỹ thuật an toàn HSE, đồng thời cung cấp bộ tiêu chí lựa chọn khóa Loto đạt chuẩn.

I. Năng Lượng Dư Đối Với Khóa Loto Đạt Chuẩn

Ngắt kết nối nguồn điện chính là bước đầu tiên trong quy trình cô lập an toàn, kèm với một chiếc khóa Loto đạt chuẩn. Thế nhưng, việc cúp điện vẫn duy trì một lượng năng lượng tích tụ. Khi thợ bảo trì tiến hành tháo dỡ linh kiện hoặc đưa tay vào vùng nguy hiểm của máy, lượng năng lượng tích tụ này sẽ giải phóng đột ngột. Lúc này, dù chiếc khóa Loto đạt chuẩn an toàn vẫn đang khóa chặt cầu dao tủ điện, tai nạn cơ học hoặc phóng điện vẫn xảy ra.

1. Nhận Diện Các Dạng Năng Lượng Tích Tụ Nguy Hiểm

Để xây dựng giải pháp an toàn toàn diện, cần nhận diện chính xác dạng năng lượng tích tụ phổ biến trong môi trường sản xuất công nghiệp:

Cơ Năng Tích Tụ: Xuất hiện phổ biến trong các cơ cấu lò xo đang ở trạng thái bị nén hoặc kéo dãn, các đối trọng được nâng ở trên cao, hoặc các hệ thống bánh đà đang quay theo quán tính. Khi thợ kỹ thuật tháo chốt hãm, lò xo có thể bung ra với lực rất lớn hoặc đối trọng rơi tự do gây đè kẹp.

Điện Tích Tụ: Dù aptomat tổng đã bị ngắt, các bộ biến tần, tụ điện bù công suất lớn hoặc nguồn cấp điện liên tục vẫn lưu giữ một lượng điện áp cực cao trong vài phút đến vài giờ. Nếu chạm tay trực tiếp vào thanh cái hoặc cực tụ điện trước khi xả tích, nguy cơ bị điện giật cao thế là rất lớn.

Nhiệt Năng Đọng: Áp suất hơi nóng hoặc chất lỏng truyền nhiệt giữ ở nhiệt độ cao trong các đường ống kín, nồi hơi, xilanh đùn nhựa. Khi thợ bảo trì mở van hoặc nới mặt bích, hơi nóng bùng ra gây bỏng diện rộng.

2. Rủi Ro Tai Nạn Khi Bỏ Qua Bước Xả Áp Mạch Khí Nén Và Thủy Lực

Trong các dây chuyền máy ép thủy lực, máy dập tôn, hay rô-bốt gắp sản phẩm tự động, hệ thống xilanh hoạt động dựa trên chênh lệch áp suất của dầu thủy lực hoặc khí nén. Khi tủ điện điều khiển bị ngắt nguồn và bấm khóa Loto đạt chuẩn, các van điện từ sẽ trở về vị trí trung tính.

Tuy nhiên, việc van điện từ đóng lại vô tình tạo ra một khoang kín giữ nguyên áp suất bên trong xilanh. Áp suất này có thể lên tới hàng trăm bar đối với hệ thống thủy lực.

Tình huống thực tế tại xưởng sản xuất

Một kỹ sư tiến hành bảo trì thay khuôn máy ép đã thực hiện đúng quy trình Loto bằng cách cúp cầu dao điện và treo bộ khóa Loto đạt chuẩn cầu dao 3 pha chống khởi động lại trên tủ điện.

Tuy nhiên, do đường ống dẫn dầu thủy lực vào xilanh nâng bàn máy vẫn còn áp suất dư 150 bar chưa được xả đáy, khi dùng mỏ-lết tháo đường ống mềm ra, áp suất dầu giải phóng đột ngột làm bàn ép nặng 2 tấn tụt tự do xuống bên dưới. Tai nạn xảy ra hoàn toàn do năng lượng dư, hoàn toàn độc lập với nguồn điện đã bị ngắt.

Do đó, bên cạnh việc khóa tủ điện, quy trình Loto chuyên nghiệp bắt buộc phải sử dụng các loại khóa Loto đạt chuẩn cho van khí nén xả áp suất dư hoặc khóa Loto đạt chuẩn tay gạt van bướm đường ống hóa chất để cô lập triệt để nguồn cấp khí/chất lỏng, đồng thời giữ van xả ở trạng thái mở để xả sạch áp suất tồn đọng ra ngoài trước khi con người tiếp cận thiết bị.

II. 4 Tiêu Chí Bắt Buộc Của Một Bộ Khóa Loto Đạt Chuẩn OSHA

Sử dụng ổ khóa khóa cửa thông thường hay các loại khóa văn phòng giá rẻ để thực hiện Loto là cực kỳ nguy hiểm. Tiêu chuẩn OSHA 29 CFR 1910.147 quy định rất khắt khe về mặt thiết kế vật lý, độ bền và tính định danh đối với các thiết bị cô lập an toàn.

Một thiết bị được chứng nhận là khóa Loto đạt chuẩn bắt buộc phải đáp ứng 4 tiêu chí cốt lõi.

Cấu trúc tiêu chuẩn của một bộ khóa Loto đạt chuẩn theo tiêu chuẩn OSHA được xây dựng dựa trên bốn trụ cột chính. Thứ nhất là độ bền với khả năng kháng hóa chất, chịu nhiệt và cách điện tốt.

Thứ hai là tính chắc chắn giúp ngăn chặn các hành vi tháo dỡ bằng tay trần. Thứ ba là sự chuẩn hóa về màu sắc và kích thước trong toàn nhà máy. Cuối cùng là khả năng định danh nhờ các thông tin hiển thị rõ ràng trên thẻ Tagout đi kèm.

1. Yêu Cầu Về Độ Bền Cơ Học Và Khả Năng Kháng Hóa Chất

Môi trường công nghiệp luôn chứa đựng các tác nhân khắc nghiệt như dầu nhớt, hóa chất ăn mòn, độ ẩm cao, tia cực tím hoặc nhiệt độ dao động lớn. Thiết bị khóa Loto đạt chuẩn phải duy trì được đặc tính cơ học, không bị biến dạng hay nứt gãy trong suốt quá trình sử dụng.

Thân Khóa Chuyên Dụng: Thân khóa Loto đạt chuẩn quốc tế thường được đúc từ các vật liệu có khả năng chịu nhiệt, chống va đập cực tốt và kháng hầu hết các loại dung môi công nghiệp.

Gọng Khóa Cách Điện: Đối với các kỹ sư làm việc trong môi trường tủ điện trung thế hoặc hạ thế, bắt buộc phải sử dụng ổ khóa Loto đạt chuẩn gọng nhựa dielectric cách điện an toàn.

Gọng khóa làm bằng Nylon gia cường giúp ngăn chặn dòng điện rò truyền từ tủ điện qua thân khóa vào tay người thao tác, loại bỏ hoàn toàn nguy cơ bị phóng điện hồ quang.

Gọng Khóa Chống Ăn Mòn: Tại các xưởng hóa chất hoặc khu vực ven biển, gọng khóa Loto đạt chuẩn bằng thép không gỉ (Inox 316) hoặc gọng thép mạ Chrome cao cấp được ưu tiên sử dụng để chống lại sự ăn mòn của hơi axit và muối biển.

2. Tính Duy Nhất Của Chìa Khóa Và Quy Định Định Danh Thẻ Tagout

Nguyên tắc vàng không thể thay đổi trong quy trình Loto là: “Một Nhân Viên – Một Ổ Khóa – Một Chìa Khóa”. Nguyên tắc này đảm bảo không ai ngoài chính người treo khóa có quyền tháo khóa và cấp điện lại cho máy.

Cơ Cấu Chìa Khóa Của Khóa Loto Đạt Chuẩn

Chế Độ Giữ Chìa: Khi gọng khóa Loto đạt chuẩn đang mở, chìa khóa không thể rút ra khỏi ổ. Tính năng cơ học này bắt buộc người lao động phải bấm khóa hoàn toàn vào vị trí an toàn thì mới lấy được chìa mang theo người, tránh trường hợp quên không bấm khóa.

Phân Loại Hệ Thống Chìa

Trong thực tế sản xuất, việc phân loại hệ thống chìa khóa Loto đạt chuẩn được chia thành ba mô hình vận hành cơ bản. Mô hình chìa khác nhau cấp cho mỗi ổ khóa một chìa riêng biệt và chìa A không thể mở được ổ khóa B, đây là lựa chọn bắt buộc cho việc khóa cá nhân.

Mô hình chìa giống nhau cho phép một chìa duy nhất mở được một tập hợp nhiều ổ khóa thuộc về cùng một người thợ, tối ưu cho trường hợp một kỹ sư phải cô lập nhiều điểm cùng lúc.

Cuối cùng, mô hình chìa chủ vẫn cấp chìa riêng cho từng thợ nhưng trang bị thêm một chìa Master Key cho quản lý an toàn để mở tất cả các ổ khóa trong các tình huống khẩn cấp theo quy trình phá khóa cực kỳ nghiêm ngặt có biên bản phê duyệt.

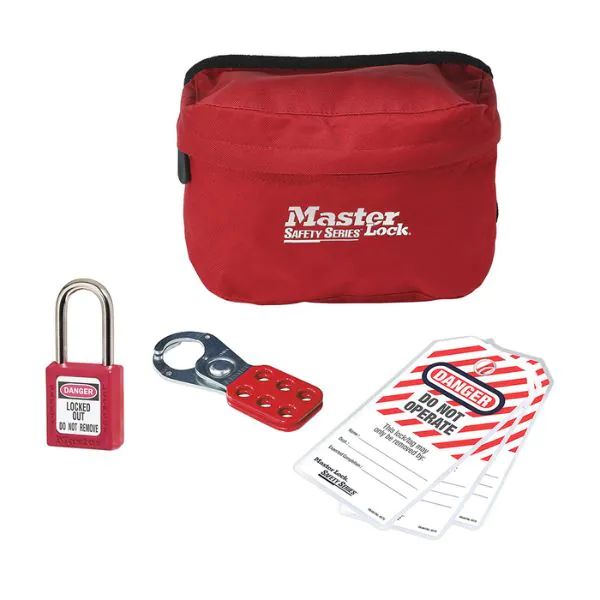

Quy Chuẩn Thẻ Cảnh Báo Tagout

Ổ khóa bắt buộc phải đi kèm với thẻ Tagout cảnh báo. Thẻ Tagout phải sử dụng loại thẻ tagout khóa Loto đạt chuẩn chịu nhiệt độ cao chống hóa chất được làm bằng chất liệu xé không rách, chống thấm nước và dầu mỡ.

III. Triệt Tiêu Năng Lượng Khóa Loto Đạt Chuẩn Về Trạng Thái Bằng Zero

1. Cô Lập Và Giải Phóng Năng Lượng Tồn Đọng

Tiến trình cô lập nguồn năng lượng diễn ra qua sáu bước nối tiếp nhau: bắt đầu từ bước thông báo kế hoạch, tiến hành tắt máy đúng quy trình, cô lập nguồn cấp, gắn thiết bị khóa Loto đạt chuẩn, giải phóng toàn bộ năng lượng dư tồn đọng và kết thúc bằng bước kiểm tra xác nhận.

Thông Báo Sơ Bộ: Cán bộ an toàn hoặc kỹ sư trưởng thông báo cho toàn bộ công nhân vận hành trong khu vực biết về kế hoạch dừng máy để bảo trì.

Tắt Máy Theo Đúng Quy Trình: Dừng máy bằng các nút bấm điều khiển tiêu chuẩn trên màn hình hoặc bảng điều khiển. Không được ngắt đột ngột bằng cách giật cầu dao tổng khi máy đang chạy tải.

Cô Lập Tất Cả Các Nguồn Năng Lượng: Ngắt các aptomat, cầu dao điện chính. Đóng các van cấp khí nén, van đường ống nhiên liệu, van cấp chất lỏng thủy lực.

Lắp Đặt Thiết Bị Khóa Loto: Trang bị khóa Loto đạt chuẩn aptomat chống đóng điện ngầm cho các MCB/MCCB trong tủ điện. Lắp khóa van chuyên dụng cho các đường ống dẫn. Treo ổ khóa Loto cá nhân kèm thẻ Tagout lên các điểm cô lập.

Giải Phóng Năng Lượng Tồn Đọng: Đối với Khí Nén/Thủy Lực, mở van xả đáy để xả toàn bộ áp suất còn đọng trong xilanh và đường ống ra ngoài cho đến khi kim đồng hồ áp suất chỉ về số 0 bar.

Đối với Cơ Năng, hạ toàn bộ các bàn nâng, cần cẩu, đối trọng xuống vị trí thấp nhất. Nếu bắt buộc phải làm việc dưới gầm bàn nâng, phải chèn các chốt chặn cơ học chịu lực chuyên dụng để chống rơi tự do.

Đối với Điện Tích Tụ, chờ từ 5 đến 15 phút (theo tài liệu hướng dẫn kỹ thuật của nhà sản xuất biến tần/tụ điện) để mạch xả tự động làm việc, hoặc dùng dây tiếp địa chuyên dụng để xả điện tích đọng xuống đất.

Đối với Nhiệt Năng, mở van thông hơi và chờ hệ thống làm nguội tự nhiên về nhiệt độ môi trường.

2. Thao Tác Kiểm Tra Trạng Thái Năng Lượng Bằng Bút Đo Và Thử Máy

Bước cuối cùng và quan trọng nhất trong quy trình ZES được gọi là Bước Kiểm Tra Xác Nhận. Đây là bước kiểm chứng xem việc cô lập và xả năng lượng dư đã thực sự thành công hay chưa.

Đôi khi thợ bảo trì sau khi bấm khóa Loto đạt chuẩn và vặn van xả áp liền vội vã tháo máy làm việc ngay vì tin rằng máy đã “chết”. Hậu quả là nếu van xả áp bị kẹt hoặc cầu dao điện bị rò nguồn, tai nạn lập tức xảy ra.

Quy Trình Bắt Buộc 3 Bước

Thao Tác 1: Kiểm Tra Cơ Học Bằng Nút Khởi Động

Thao Tác 2: Kiểm Tra Điện Áp Bằng Đồng Hồ/Bút Đo Chuyên Dụng

Thao Tác 3: Kiểm Tra Áp Suất Bằng Đồng Hồ Đo Áp

IV. Lựa Chọn Thiết Bị Khóa Loto Đạt Chuẩn Phù Hợp Với Thực Tế

Mỗi nhà máy công nghiệp sở hữu hạ tầng máy móc và thiết kế đường ống rất đa dạng. Cần trang bị khóa Loto đạt chuẩn phù hợp và các sản phẩm khác cho bảo hộ lao động để tránh lãng phí ngân sách mà còn khiến công nhân gặp khó khăn khi thao tác.

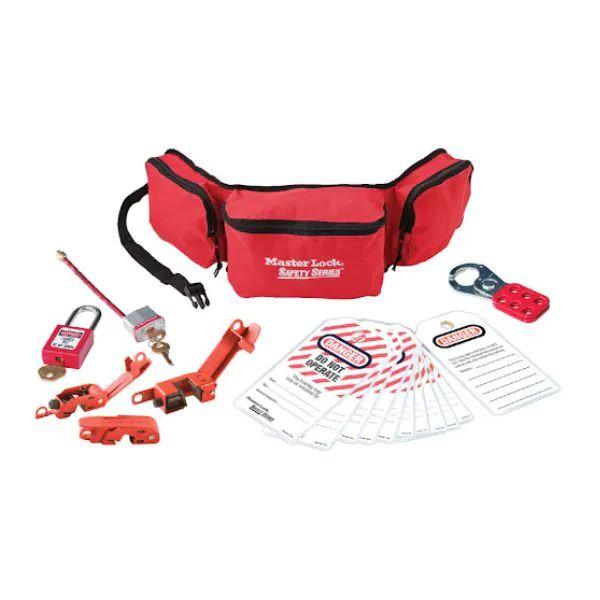

1. Phân Loại Khóa Loto Theo Đặc Thù Tủ Điện Và Đường Ống

Nhóm Thiết Bị Khóa Điện

Aptomat Tép: Các tủ điện hạ thế điều khiển chiếu sáng hoặc phụ tải nhỏ thường dùng aptomat tép din-rail. Cần trang bị loại khóa Loto đạt chuẩn chống đóng điện ngầm dạng vặn vít kẹp hông.

Cầu Dao Động Lực: Với các nguồn cấp điện chính cho động cơ công suất lớn, doanh nghiệp cần dùng bộ khóa Loto đạt chuẩn cho cầu dao 3 pha chống khởi động lại dạng kẹp góc rộng.

Công Tắc Nút Bấm Khẩn Cấp: Dùng các nắp chụp trong suốt bằng nhựa Polycarbonate chụp đè lên nút bấm dừng khẩn cấp E-stop, sau đó móc ổ khóa Loto đạt chuẩn xuyên qua nắp chụp để cố định.

Nhóm Thiết Bị Khóa Cơ Khí & Đường Ống

Van Bi Tay Gạt: Thiết bị khóa van bi dạng hai mảnh ốp ôm trọn lấy tay gạt van và khóa chặn vào thân ống, giữ cho van luôn ở trạng thái ĐÓNG hoàn toàn.

Van Bướm & Van Tay Gạt Khí Nén/Hóa Chất: Với các đường ống dẫn hóa chất ăn mòn, nhiệt độ cao, cần trang bị dòng khóa Loto đạt chuẩn tay gạt van bướm đường ống hóa chất có thanh trượt điều chỉnh độ rộng ngàm.

Van Xoay Tay Cầu: Dùng nắp chụp tròn xoay tự do bọc kín vô-lăng xoay của van. Khi van bị bọc kín, dù ai đó cố tình xoay vỏ bọc bên ngoài thì vô-lăng van bên trong vẫn đứng yên, không thể mở nguồn cấp.

2. Giải Pháp Khóa Nhóm Tập Trung Cho Đội Ngũ Bảo Trì Đa Bộ Phận

Trong các đợt đại tu nhà máy, một dây chuyền sản xuất lớn có thể chịu sự tham gia bảo trì cùng lúc của nhiều đội ngũ: Đội Cơ khí, Đội Điện – Tự động hóa, Đội Môi trường và các Nhà thầu phụ bên ngoài.

Nếu 10 nhân sự cùng bảo trì một cỗ máy, không thể treo 10 ổ khóa riêng lẻ lên một cần gạt aptomat bé tẹo vì không đủ không gian vật lý. Lúc này, giải pháp an toàn tiêu chuẩn bắt buộc phải là Khóa Nhóm Tập Trung.

Quy Trình Khóa Nhóm Với Cùm Khóa Và Hộp Khóa Tập Trung

Sử Dụng Cùm Khóa Chia Lỗ: Trường hợp nhóm bảo trì từ 2 đến 6 người, cán bộ an toàn móc một cùm khóa loto 6 lỗ cho nhóm bảo trì sự cố vào điểm cô lập. Cùm khóa này cho phép tối đa 6 ổ khóa Loto cá nhân móc vào cùng lúc. Cầu dao/van sẽ bị khóa cứng hoàn toàn cho đến khi người cuối cùng tháo ổ khóa của mình ra khỏi cùm.

Sử Dụng Hộp Khóa Nhóm Tập Trung: Đối với dự án đại tu phức tạp có hàng chục điểm cô lập và hàng chục thợ bảo trì:

Cơ chế hoạt động của hộp khóa nhóm tập trung được thực hiện theo chuỗi kiểm soát khép kín. Ban đầu, tất cả các chìa khóa của 20 ổ khóa đã gắn tại các điểm cô lập trên máy sẽ được gom lại và đặt vào bên trong hộp khóa nhóm.

Tiếp theo, hộp khóa nhóm được đóng lại và cán bộ an toàn cùng tất cả các thợ bảo trì (bao gồm cả thợ điện, thợ cơ khí và thợ nhà thầu phụ) sẽ lần lượt móc ổ khóa cá nhân của mình lên các lỗ xung quanh vỏ hộp.

Nhờ cơ chế này, hộp khóa nhóm chỉ có thể được mở ra để lấy chìa khóa điểm khi tất cả công nhân tham gia đã hoàn thành công việc và tháo chiếc khóa cá nhân cuối cùng của mình ra khỏi vỏ hộp.

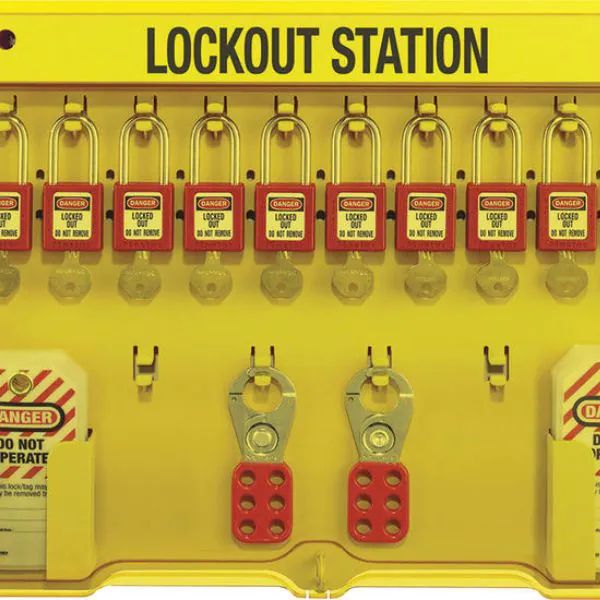

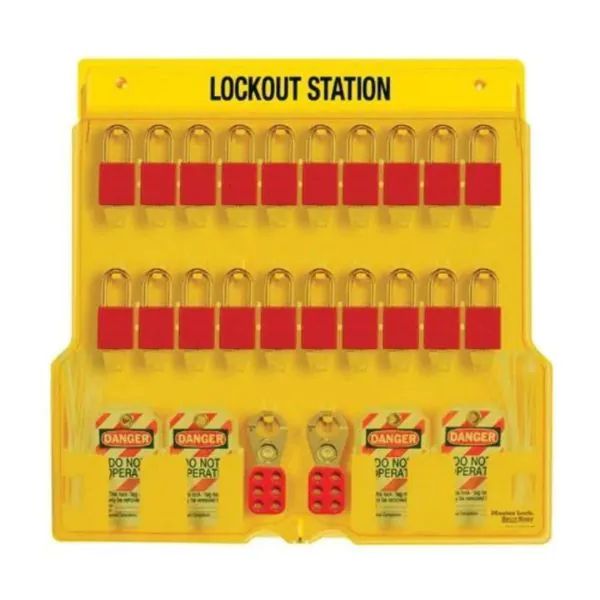

Tối Ưu Quản Lý Bằng Trạm Khóa Vệ Tinh

Để giảm thiểu ma sát thao tác và thời gian di chuyển của công nhân, các nhà máy hiện đại thường lắp đặt hệ thống trạm khóa loto treo tường quản lý chìa khóa tập trung ngay tại từng phân xưởng. Trạm khóa này được làm bằng mica cao cấp hoặc thép sơn tĩnh điện, đóng vai trò là nơi lưu trữ trực quan toàn bộ ổ khóa, cùm khóa, thẻ Tagout và hộp khóa nhóm. Công nhân chỉ mất 30 giây để lấy đúng thiết bị mình cần thay vì phải đi hàng trăm mét về kho trung tâm.
